RAM NOINIT，利用看门狗中断恢复RTC

核心问题：当看门狗复位发生时，RTC（实时时钟）和PMU TIMER（电源管理单元定时器）的硬件TICK会被重置为零。本文将重点放在RTC上。

相关技术依赖：

• 硬件层面，看门狗中断函数以及RAM的前后8KB区域在看门狗复位时保持稳定不变。

• 软件层面，通过修改连接脚本，在脚本中定义一段内存区域用于存储备份数据。

1. 看门狗中断

根据Reference Manual的描述：

看门狗的计数器是一个20位的递减计数器，其时钟源为RC32K，并且已经分频至128Hz（即看门狗的时钟周期为128Hz，大约等于7.8毫秒）。一旦启用看门狗，计数值降至0xa时，将触发看门狗中断函数。此时，代码的中断向量处理函数WDT_IRQHandler将被调用。随后，看门狗计数器继续递减，直至值为0，此时系统将执行复位。因此，从WDT_IRQHandler执行到系统复位，大约有78毫秒的时间可用于处理紧急事务。鉴于RC32K时钟的精度，建议将处理任务的时间限制在最短范围内，例如20至30毫秒内，以确保安全。

1 初始化看门狗并启用中断

// 已经在wdt_bkup.c/h中提供
void wdt_irq_enable(void) {
    // Enable WDT cpu en int
    REGW1(&OM_PMU->WDT_STATUS, PMU_WDT_STATUS_WDT_INT_CPU_EN_MASK);
    // Enable WDT NVIC int
    NVIC_ClearPendingIRQ(WDT_IRQn);
    NVIC_SetPriority(WDT_IRQn, RTE_WDT_IRQ_PRIORITY);
    NVIC_EnableIRQ(WDT_IRQn);
}

main.c
...
int main(void) {
    ...
    drv_wdt_init(5000);
    wdt_irq_enable(); // 打开看门狗中断
    ...
    ...
}

2 利用看门狗实现快速复位，初始化值不宜过小，理论上不应低于86毫秒，以确保能够产生中断

#include "om_driver.h"
#include "wdt_bkup.h"
// 调用看门狗
void app_reset(void) {
    // 时间必须大于78.125ms，内部按照ms*128/1000进行取整，必须满足这个值计算出来大于0x0a
    // 比如要设置计数值位0x0b，那么反推计算(11*1000/128)=85.9375，向上取整为86
    // 这里，故意让计数值比原理论值大于5， 那么(15*1000/128)=117.85≈118
    drv_wdt_init(118);
    wdt_irq_enable(); // 必须重新调用
    while(1);
}

3 保留RAM区域

在看门狗复位时，RAM的前后各8KB区域将保持不变，而其他区域的内容在复位后会丢失。RAM后部的内容为系统保留。建议在RAM的起始前8KB区域中定义一段空间用于存储数据。

以Keil为例，通过修改link_flash.sct文件来实现。

4 修改链接脚本

以下为关键修改部分：

5 定义变量

// 魔术字用来标记当前区域保存的内容是否是手动保存
__attribute((section(".bss.NOINIT"))) volatile uint64_t backup_magic_word;

// 定义RTC备份的变量值
__attribute((section(".bss.NOINIT"))) volatile uint32_t rtc_time_backup;

// 定义其他值
__attribute((section(".bss.NOINIT"))) volatile uint32_t measure_start_backup;

6 在看门狗中断中保存变量

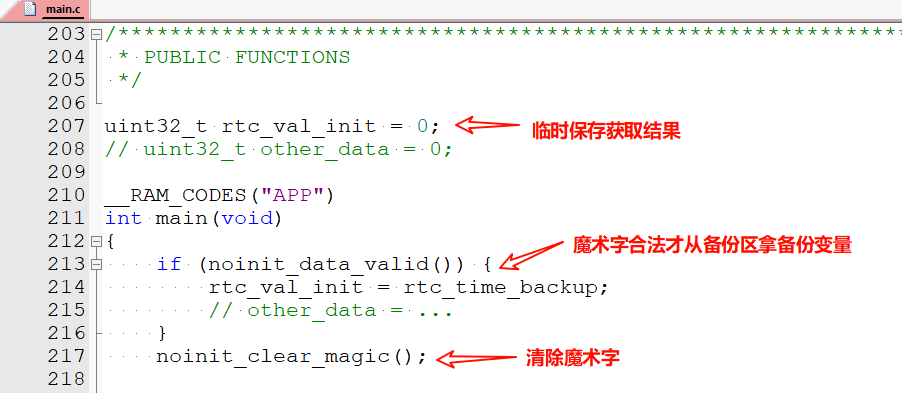

7 在main.c的早期阶段获取备份变量并清除魔术字

8 在初始化RTC时应用备份值

uint32_t rtc_val_init = 0;
if (notinit_data_valid()) {
    rtc_val_init = rtc_time_backup;
}
no_init_clear_magic();
// 初始化RTC
#include <time.h>
om_error_t err = drv_rtc_init(OM_RTC);

...
rtc_tm_t tm;
time_t time_sec = rtc_val_init;
memcpy(&tm, localtime(&time_sec), sizeof(rtc_tm_t));
drv_rtc_timer_set(OM_RTC, &tm);
