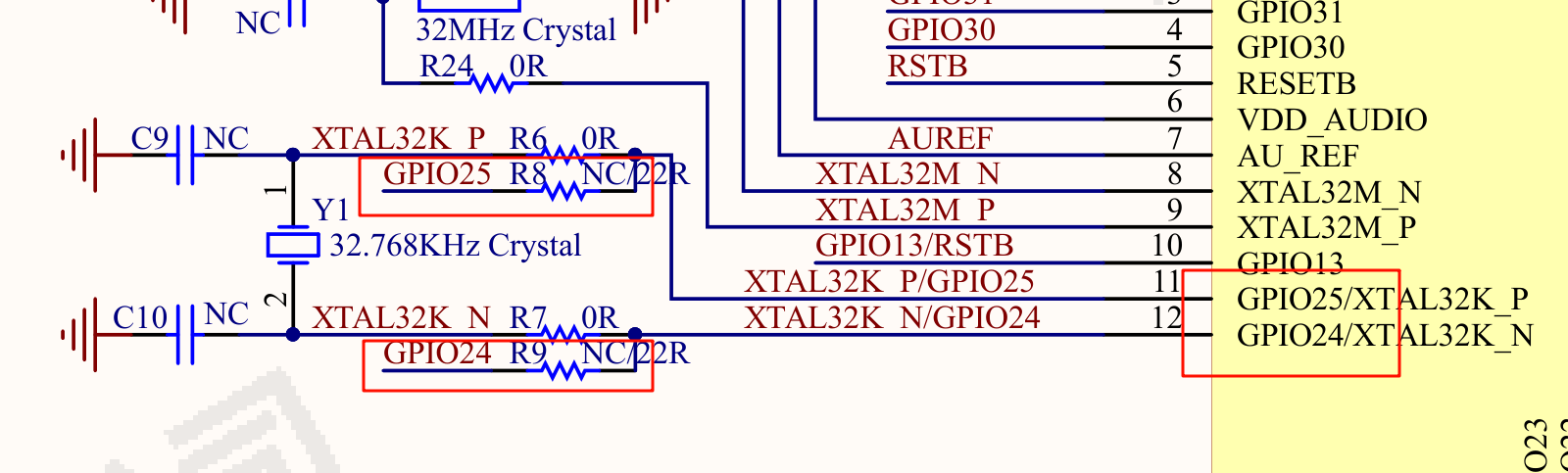

#define PAD_SPI0_CS 26 #define MUX_SPI0_CS PINMUX_PAD26_SPI0_CS_CFG #define PAD_SPI0_CLK 27 #define MUX_SPI0_CLK PINMUX_PAD27_SPI0_SCK_CFG #define PAD_SPI0_DI 24 #define MUX_SPI0_DI PINMUX_PAD24_SPI0_DI_CFG #define PAD_SPI0_DIO 25 #define MUX_SPI0_DIO PINMUX_PAD25_SPI0_DIO_CFG 开发板上要做以下操作，把R6，R7的0欧电阻去掉，贴到R8和R9上
2. SPI3线和4线的区别，4线接线如下： cs➡️cs、clk➡️clk、DI➡️DIO、DIO➡️DI 如果是3线的话，就是只使用cs、clk、DIO这三个引脚，其中DIO即当输入也当输出。
3. 如果使用6629作为SPI从机的话，建议使用dma的方式 |
